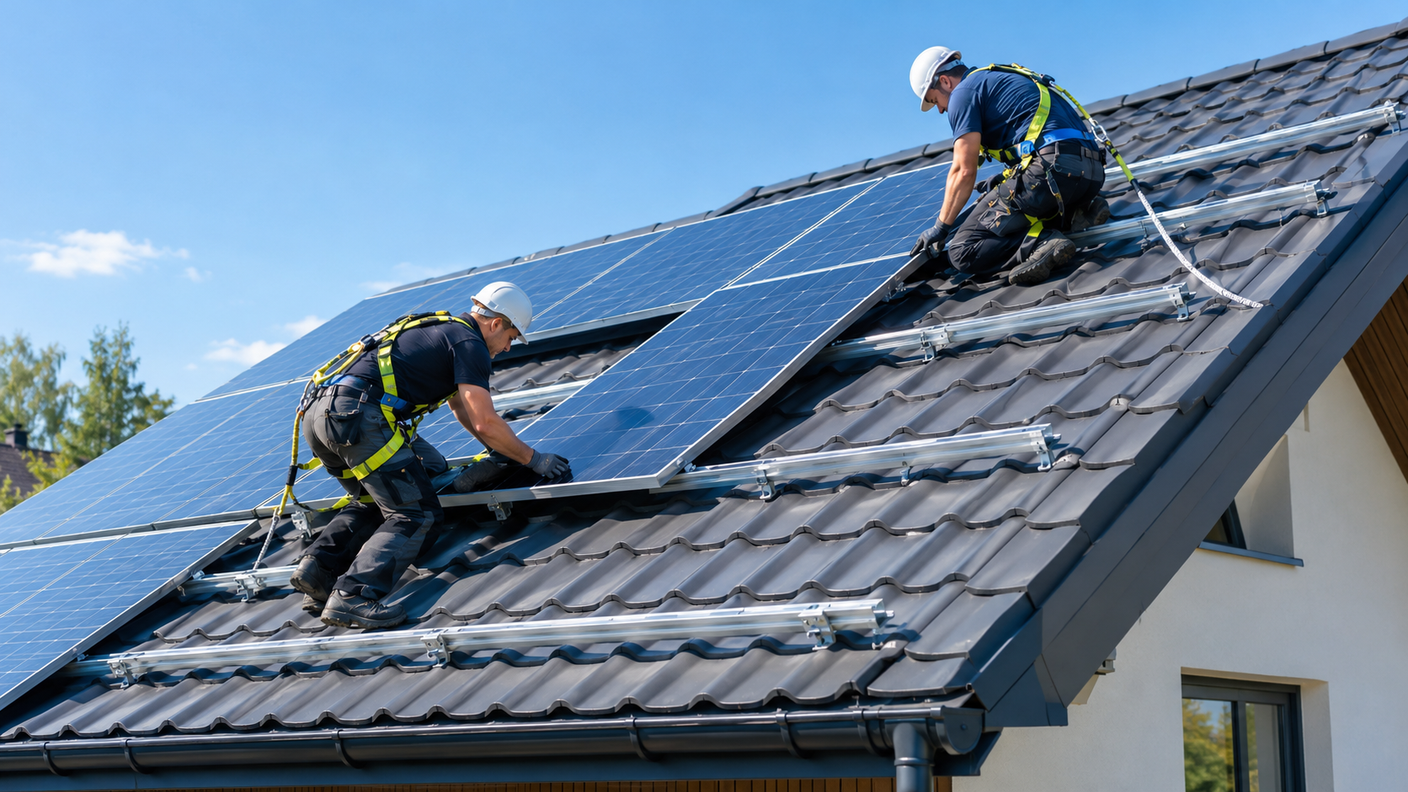

Солнечная панель на крышу — самый частый вариант размещения для частного дома: не нужно занимать участок, а кабельные трассы получаются короткими. Но крыша должна подходить по типу кровли, ориентации, нагрузке и затенению. В этой статье специалисты Decor Premium разбирают основные требования к монтажу и размещению солнечных панелей для частного дома.
Подходящие типы кровли
Монтаж возможен почти на любой кровле, но способ крепления зависит от материала. От него же зависит риск протечек и стоимость работ.
| Тип кровли | Способ крепления | Особенности |
|---|---|---|
| Металлочерепица, профнастил | Кронштейны на саморезы с уплотнителем или зажимы на фальц | Самый удобный вариант, нужно герметизировать точки крепления |
| Фальцевая кровля | Зажимы на стоячий фальц без сверления | Не нарушает целостность покрытия |
| Мягкая кровля | Кронштейны к стропилам или обрешётке с гидроизоляцией | Требует аккуратной герметизации узлов |
| Черепица | Специальные кровельные крюки | Нужно подбирать крюки под профиль черепицы |
| Шифер | Шпильки к стропилам через покрытие | Материал хрупкий, ходить по нему нужно осторожно |
| Плоская кровля | Рамы с наклоном и балласт или крепление к основанию | Нужно учесть нагрузку балласта на перекрытие |
Если кровля старая, до установки панелей её лучше отремонтировать или заменить: после монтажа добраться до покрытия под модулями будет сложнее.
Ориентация и угол наклона
Лучше всего работают панели, направленные на юг. Отклонение до 30° на восток или запад снижает выработку несильно, а при ориентации строго на восток и запад потери обычно составляют 10–20%.
Оптимальный угол зависит от широты и от того, когда нужна максимальная выработка:
- для круглогодичной работы в средней полосе подходит наклон около 35–45°;
- для упора на летний сезон угол делают меньше;
- для зимней выработки угол увеличивают, также он помогает снегу сползать.
Типичные скаты 30–40° во многих случаях уже близки к оптимуму, и менять их конструкцией обычно не нужно.
Затенение
Затенение — главный враг выработки. Зимой тени длиннее, чем летом, поэтому оценивать их нужно с запасом. Проверьте тени от деревьев, труб, соседних зданий и антенн в разное время дня и года.
Даже небольшая тень на одной панели может снизить отдачу всей цепочки. Если полностью избежать затенения не получается, применяют раздельные цепочки, MPPT-контроллеры с несколькими входами или оптимизаторы мощности.
«Перед выбором места на крыше обязательно изучите тени в течение дня. Лучше отказаться от части площади, чем получить потери по всей цепочке».
Допустимая нагрузка на кровлю
Панель на 540–570 Вт весит около 28–32 кг, а вместе с рельсами и крепежом нагрузка составляет примерно 12–18 кг на квадратный метр. Для большинства стропильных систем это допустимо, но крышу нужно рассчитывать вместе со снеговой нагрузкой. Она зависит от района строительства и определяется по СП 20.13330.
Если стропильная система старая, имеет прогибы или следы гниения, перед монтажом её стоит проверить и при необходимости усилить.
Расстояние между панелями
Монтаж ведут с учётом зазоров:
- между модулями оставляют несколько миллиметров на температурное расширение;
- под панелями на скатной кровле нужен зазор 10–15 см для вентиляции, чтобы они меньше нагревались;
- от края кровли, конька и ендовы отступают не менее 30–50 см;
- на плоской кровле между рядами оставляют промежуток, чтобы ряды не затеняли друг друга, особенно зимой.
Предусмотрите проходы для обслуживания: панели нужно чистить, а соединения периодически проверять.
Кабельные трассы
От продуманности кабельной трассы зависят потери и безопасность. Рекомендации такие:
- выбирайте кратчайший путь от панелей до инвертора или контроллера;
- используйте специальные кабели для солнечных систем с защитой от ультрафиолета и надёжные соединители;
- подбирайте сечение так, чтобы потери в линии были небольшими;
- прокладывайте кабели в лотках или гофре, чтобы защитить их от механических повреждений и грызунов;
- выполняйте заземление и устанавливайте защитные устройства, включая отключающие автоматы;
- герметизируйте ввод кабеля в дом.
Защита от ветра и снега
Панель на крыше работает как парус, поэтому крепления рассчитывают на ветровую нагрузку района. Используйте только рекомендованный производителем крепёж и проверяйте затяжку после первой зимы.
Снег с гладкой поверхности панелей сходит быстрее, чем с кровли, и может падать лавиной. Ниже панелей лучше предусмотреть снегозадержатели. Счищать снег стоит мягкой щёткой, не используя металлические лопаты, чтобы не повредить стекло.
Когда лучше использовать наземную конструкцию
Установка на земле подходит, если:
- кровля неудачно ориентирована или затенена;
- крыша старая и скоро потребуется её замена;
- нужна большая мощность, которая не помещается на скатах;
- важны удобный доступ для чистки и возможность выбрать оптимальный угол.
Минусы такого решения: нужны свободный участок, фундамент или опоры, а кабельная трасса получается длиннее. Для солнечной панели для дома на небольшом участке выбор часто решает доступная площадь.
Нужен ли профессиональный монтаж
Небольшую систему можно собрать самостоятельно, но у профессионального монтажа есть веские причины: работа на высоте, риск нарушить гидроизоляцию кровли и сложная электрическая часть. Ошибки в монтаже приводят к протечкам, потере мощности и пожарной опасности, а гарантию производителя можно потерять.
Специалисты по монтажу солнечных панелей учтут тип кровли, нагрузки и требования к креплению. Если вы пока выбираете количество панелей, рассчитайте мощность в материале о расчёте мощности, а затем подберите оборудование среди готовых комплектов для дома. Условия установки зависят от адреса, поэтому стоимость и сроки монтажа в вашем регионе уточняйте заранее.
